Faire des tableaux sous LaTeX

Paramètres du tableau

On utilise l'environnement tabular. Lorsque l'on commence un tableau, il faut spécifier immédiatement entre des accolades la disposition horizontale du tableau, c'est-à-dire le nombre de colonnes et de lignes verticales, ainsi que le centrage du texte :

\begin{tabular}{colonnes}

On utilise les caractères suivants pour indiquer la disposition des colonnes :

l (left	Appuie le texte de la colonne sur la gauche
r (right	Appuie le texte de la colonne sur la droite
c (center	Centre le texte dans la colonne
| (pipe	Trace un trait vertical pour séparer deux colonnes
p{l}	Le texte sera traité comme un paragraphe dans une colonne de largeur l, et pourra êtr emis sur plusieurs lignes si besoin.

Par exemple, la diposition d'un tableau à deux colonnes, dans lesquelles le texte est centré, s'exprime ainsi :

\begin{tabular}{|c|c|}

À l'intérieur du tableau

Maintenant qu'on a indiqué le nombre de colonnes, on écrit le tableau ligne par ligne. Le caractère & indique le passage à la colonne suivante. Chaque ligne est terminée par \\, qui indique le passage à la ligne suivante.

• hline trace une ligne horizontale de la largeur du tableau. Voici par exemple les premières lignes du code LaTeX du tableau ci-dessus :

\begin{tabular}{|l|p{8cm}|}
\hline
\texttt{l} (left)   & appuie le texte de la colonne sur la gauche.\\ \hline
\texttt{r} (right)  & appuie le texte de la colonne sur la droite. \\ \hline
\texttt{c} (center) & centre le texte dans la colonne. \\ \hline
\hline
\end{tabular}

• \cline{col1-col2} trace une ligne horizontale de la colonne numéro col1 à la colonne numéro col2.
• Il est possible d'écrire du texte sur plusieurs colonnes, avec la commande \multicolumn, qui se rédige de la manière suivante :

\multicolumn{num}{description}{texte}

num indique le nombre de colonnes concernées (la nouvelle colonne a une largeur de num colonnes); dans description on indique le centrage du texte (l, r, c ou p{num}). Enfin, le texte à écrire dans la nouvelle «case» est indiqué entre accolades.

Légendes

Pour donner une légende à un tableau (ou à n'importe quelle figure), on utilise la commande :

\caption{texte de la légende}

Il faut placer le tableau et la légende à l'intérieur d'un environnement figure. La numérotation des légendes est automatique. N'oubliez pas de refermer l'environnement figure.

L'environnement figure ne fait rien d'autre qu'accrocher un numéro et une légende à une image. Il faut donc, le cas échéant, utiliser l'environnement center, par exemple, si l'on veut centrer l'image. D'autre part, selon que l'on place la ligne \caption{...} avant ou après l'image elle-même, la légende apparaîtra au dessus ou au dessous. Dans le cas qui précède, la légende figurera en dessous de la « jolie figure ».

\begin{figure}
\begin{center}
\begin{tabular}{|c|c|}

(...)

\end{tabular}
\end{center}
\caption{La légende de la jolie figure}
\end{figure}

Il existe aussi l'environnement table, qui fonctionne exactement comme figure. La différence est qu'il numérote explicitement des tableaux, avec une légende du type « Tab. 1: résultats », et non « Fig 1: schéma ».

Exemple de tableau

\begin{figure}

\begin{center}
\begin{tabular}{|c|c||c|c|}
\hline

\multicolumn{2}{|c||}{Espagne} &  \multicolumn{2}{c|}{Maison
d'Autriche} \\

\hline
Philippe II  & \multicolumn{2}{c|}{1556}  & Ferdinand I\ier \\

\cline{3-4}
             &      & 1564                & Maximilien II \\

\cline{3-4}
             &      & 1576                & Rodolphe II \\

\cline{1-2}
Philippe III & 1598 &                     &         \\
\hline
\end{tabular}
\end{center}

\caption{Les Habsbourg en Espagne et en Autriche.}
\end{figure}

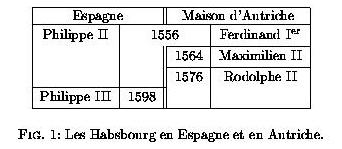

Ce qui donne :
